이음관

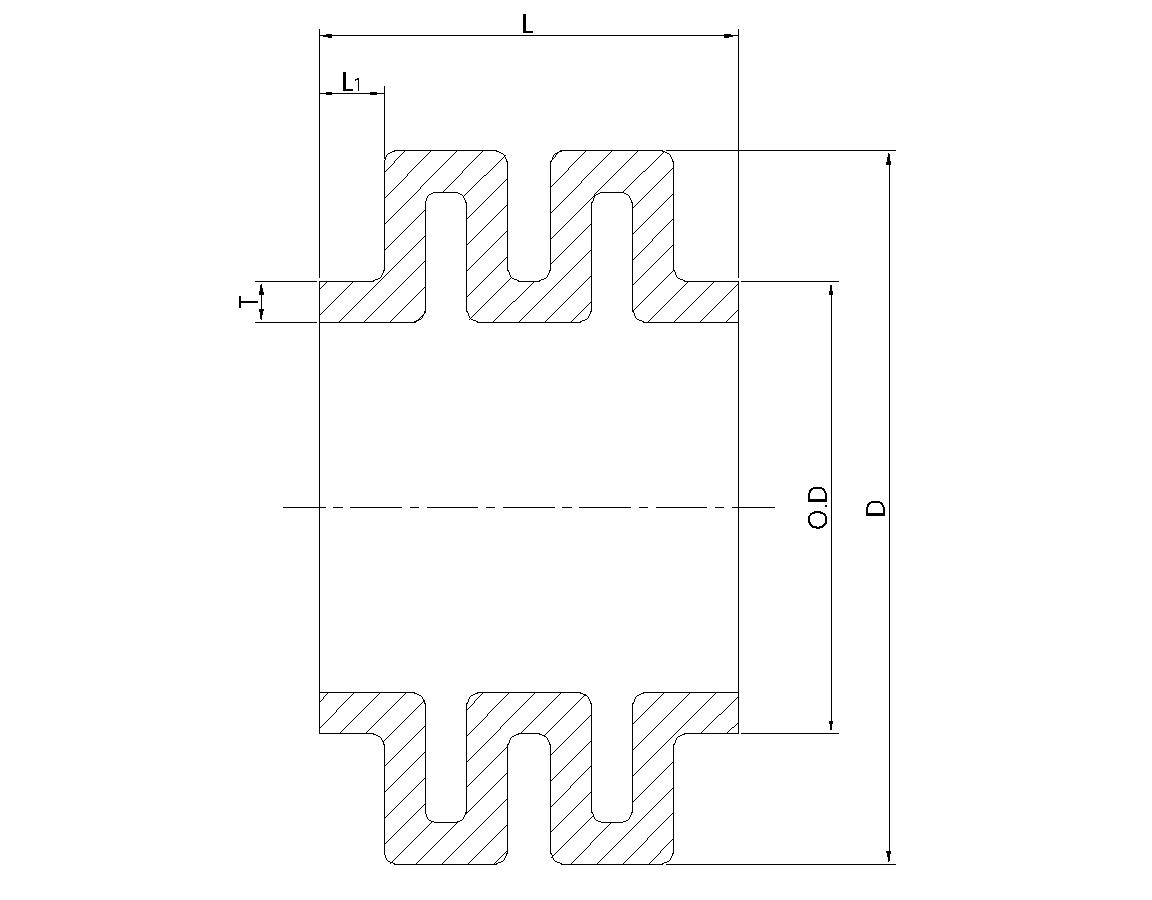

BELLOWS
| Product Name | OD | D | T | L | L1 | 신축범위(최소) | 신축범위(최대) |
|---|---|---|---|---|---|---|---|
| D25 | 25 | 43 | 2.5 | 169.6 | 60 | 10 | 20 |
| D32 | 32 | 54 | 3 | 173.6 | 60 | 10 | 20 |
| D40 | 40 | 67 | 3.7 | 178.4 | 60 | 10 | 20 |
| D50 | 50 | 84 | 4.6 | 184.4 | 60 | 10 | 20 |
| D63 | 63 | 105 | 5.8 | 192.3 | 60 | 10 | 20 |
| D75 | 75 | 125 | 6.8 | 199.4 | 60 | 10 | 20 |
| D90 | 90 | 150 | 8.2 | 208.6 | 60 | 10 | 20 |
| D110 | 110 | 183 | 10 | 222.7 | 60 | 10 | 20 |
| D140 | 140 | 233 | 12.7 | 243.8 | 60 | 10 | 22 |
| D160 | 160 | 267 | 14.6 | 256.1 | 60 | 10 | 22 |
| D200 | 200 | 333 | 18.2 | 280.2 | 60 | 10 | 22 |
| D225 | 225 | 375 | 20.5 | 295.4 | 60 | 10 | 22 |
| D250 | 250 | 417 | 22.7 | 310.5 | 60 | 10 | 22 |
| D280 | 280 | 466 | 25.4 | 328.6 | 60 | 10 | 22 |
| D315 | 315 | 496 | 28.6 | 339.4 | 60 | 10 | 22 |
| D355 | 355 | 559 | 32.2 | 365.3 | 60 | 10 | 24 |
| D400 | 400 | 630 | 36.3 | 391.1 | 60 | 10 | 24 |
| D450 | 450 | 709 | 40.9 | 439.8 | 70 | 10 | 24 |
| D500 | 500 | 788 | 45.4 | 468.4 | 70 | 10 | 24 |
| D560 | 560 | 882 | 50.8 | 542.7 | 90 | 10 | 24 |
BELLOWS
